一、行业背景

　　自我国改革开放以来，经济得到了快速发展，综合国力得到了大幅提升，人民的生活水平得到了极大改善，随之而来的是市民对城市环境的要求也越来越高，这就进一步推动了政府决策层建设地下综合管廊的决心和信心。但十多年来，我国在对综合管廊的研究和实践方面还处于起步阶段，相比国外一百多年的历程，我国无论是在投资规模、建设技术、资金筹措、管理模式等方面还有很大的差距。

　　管廊监控、运维、运营需要一套综合的管理平台来辅助管廊的运作。通过管廊平台的运用为管廊平台带来便利，实现综合管廊的运行进行科学而有效地管理，增强综合廊道的安全性和防范能力，管廊设计按照可靠、先进、实用、经济的原则，计算机应用为综合管廊智慧化、精确化管理，并为应急调度、信息整合、安全运维提供高水平的技术支撑。

　　二、产品简介

　　统一管理平台囊括了管廊运营中所有的业务，包括监控报警、应急管理、调度指挥、人员定位、语音通信、参观展示等等。这些业务主要依赖于监控报警平台、三维可视化系统以及移动APP。这些平台的建设主要采用了工作流引擎、MQTT(主要用于数据推送，数据前端展示保证实时性)、大数据、GIS以及微服务技术。通过这些技术，将前端各个子系统进行了集成统一管理，包括环境与设备监测系统、电力监测系统、通风系统、排水系统、火灾自动报警系统、安全防范系统、通信系统、时钟同步系统等。

　　三、系统架构

　　四、功能简介

　　1.GIS监控

　　监控中心以GIS为基础，收集所有设备数据，并对所有设备进行控制。实现对各设备数据进行处理后，以图形化的方式显示数据，并根据策略使用条件启动相应的策略方案，控制各设备的动作。

　　2.综合管廊环境与设备监控系统

　　项目实现物联网设备与PLC形成边缘环网，传感器感知到的管廊环境数据信息及时上报PLC，PLC经过分析处理发现管廊存在异常情况时立即调用联动设备进行处理，以提高事故处理的及时性。

　　3.综合管廊通风空调系统

　　研发出综合管廊的智能通风空调系统，此系统可根据管廊巡检模式、灾后应急模式、节能运行模式自动对应匹配的通风方案，以实现节能高效、安全可靠。

　　通风空调系统智慧模式：

　　①电机选择节能电机，效率提升约4%;

　?、谝蚋涸匚榷?、功率较小，不采用变频器，总体上反而不利于节能;

　?、鄯缁≡窀刈⑼ǚ缧?，兼顾噪声指标，确保系统高效节能;

　　④风机控制采用智能平台精确控制，更加节能环保。

　　4.综合管廊火灾自动报警系统

　　针对综合管廊火灾防控，研发功能完备的火灾自动报警系统，包括火灾探测设备和火灾报警设备及控制设备等。

　　5.综合管廊安全防范系统

　　针对综合管廊遇外力入侵破坏极有可能导致城市瘫痪问题，研发出综合管廊的安全防范系统，包括视频监控子系统、入侵报警子系统、出入口控制子系统、人员定位子系统、电子查询子系统。

　　6.综合管廊固定通讯及无线覆盖系统

　　针对综合管廊无线覆盖问题，研发出综合管廊的固定通讯及无线覆盖系统，使用程控交换机、无线控制器、无线AP等设备构成闭环局域网，借助云端平台可以实现智慧调度、人员追踪、通讯传输、应急联动等功能。

　　7.供电信息

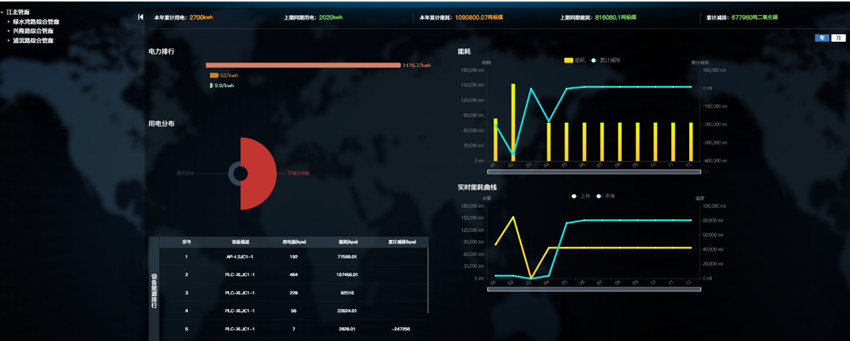

　　显示本月总用电量，上月同期对比上升或下降多少，上月用电量多少;本月风机、水泵、照明、监控用电量，上月同期对比，上月用电量多少。

　　统计各管廊月用电量折线图，点击管廊月度用电量，可以查看当前月度不同汇集点的不同类别的用电量柱状图展示

　　8.综合管廊区块链数据中心

　　采用联盟区块链(Consortium blockchains)的方式进行数据共享。将综合管廊运营的关键成员整加入联盟链，并部署多个节点。既保障了管廊运营过程中的数据可信和安全，也可提高主管部门的管辖权和增加系统的公信力。

　　五、产品优势

　　1.数字孪生线上巡检：

　　通过数字孪生技术，使管廊廊体、设备、管线真实地还原到系统中，我们可以在管廊运维的过程中进行线上巡检，尤其是发生应急事件后，可以在数字孪生系统中及时查看事故发生点附近的资源设备情况等，便于做出处置决策。

　　2.区块链技术

　　利用区块链安全技术，实现现有的运营管理系统全流程数据实现安全性管理，对关键数据上链。

　　多点存储：将各个相关单位作为区块链节点，监控数据及运维动作与数据日志多点存储，实现数据在多个使用单位间的安全共享。

　　可回朔：所有的数据分布于多点，在数据溯源时保证数据的真实可信。

　　3.绿色节能

　　根据附属设施的功率和工作时间，自动计算出机电设备用电量

　　可以AI算法对设备的开关机、功耗进行控制，有效降低管廊功耗

　　使用历史大数据分析系统计算统计附属设施的用电量和最佳时段
